產品說明

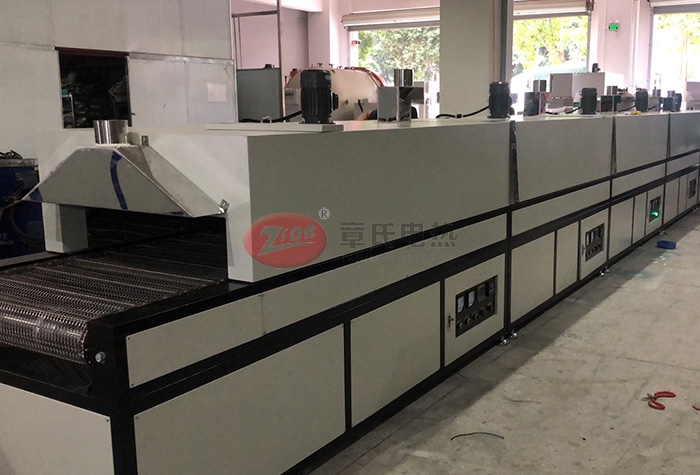

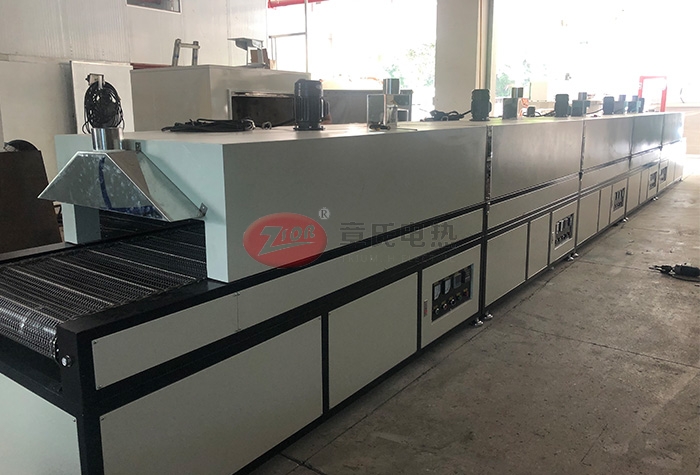

1、爐部分外形尺寸:線體總長12米，網帶寬1.0米，總高1.6米，出料部分長1米，烘干部分長10米,分為5段，進料部分長1米,冷卻區為0.4米,線體大梁支架和箱體外殼采用2.0㎜厚冷板折彎而成，整機外殼高溫靜電噴塑(非普通油漆)耐腐蝕易清洗，機架用50×50㎜方通焊接而成，配16㎜調節腳杯。
2、內膽共5段爐腔，每段2米,爐腔總長10米.內膽材質采用1.2㎜厚SUS#304鏡面不銹鋼板制作,爐腔總高0.4米,進料口凈高度0.2米,設可調節檔板,中間100㎜厚高溫硅酸隔熱巖棉,網帶底部配有高溫隔熱層。使?fàn)t體外部不燙手.頂部配有進氣口和排氣口閥門,可調節室內空氣流量,便溫度更加均勻.每段爐蓋均可獨立翻起打開.便于爐內的清潔 。
3、電器部分:電源三相 AC380V，120A，三相五線制,功率43KW，采用2P臺灣愛德利變頻器變頻調速, 配臺灣愛德力1.5KW調速電機一臺,奧克力牌80型減速牙箱，速比為1:60,配傳動齒輪和傳動鏈條,傳動速度0.5至6米/分鐘任意可調,配獨立的控制系統，每段爐腔配臺灣愛德力牌運風馬達二臺，配八寸半運風風輪，爐蓋雙內層配有運風風槽,發熱管內置風槽內,三面循環運風,共計：10臺運風馬達，每臺0.37KW.使?fàn)t內溫度更加均勻；每段爐腔內裝有不銹鋼散熱片式發熱管12條，共計60條,每條600W均勻分布在配在爐腔內部,傳輸帶底部配有隔熱層，厚度為80mm,使?fàn)t外溫度不燙手(溫度在50度以下)，每段爐腔配獨立的控制電箱和溫控系統.方便設置不同的溫度。
4、控制部分:每段爐蓋配單獨的小控置電箱,每段的溫度可獨立控制和顯示,溫控系統宣榮牌H721型微電腦智能型數顯溫控器，配有PV和SV數字顯示窗口，采用模塊連續緩沖式輸出控制加熱器, 采用SSR固態繼電器輸出。顛覆傳統過零觸發時帶來的電流瞬間沖擊大、控溫波動大等影響，配合性價比極高的E系列4-20MA輸出型溫控器，可使輸出電壓平穩線性變化，控溫效果更穩定，性能更卓越，(可根據溫度的誤差大小自動調整輸出功率的大小)使溫度更加精準, 溫度室溫至200℃任意可調,雙溫控器控制(設有超溫上限溫控器,防止因主溫控器失控而損壞其產品,功能有PID自整定微積分控制、自動恒溫、超溫?cái)嚯妶?bào)警、漏電保護、電機過載保護等功能,內部溫差±3度；分四段八路控制（當?shù)竭_(dá)設定溫度時可任意關掉其中幾段發熱管，降低加熱功率，其達到省電效果）。其它控制電路電器均采用進口三菱和日本富士電器控制；前后設有緊急停機按鈕.確保安全.箱體前后兩段裝有多色指示燈,可隨時監控爐內的工作情況和故障.鏈條設有防卡死和報警裝置。
5、傳動部分：
采用鏈條式不銹鋼網帶,中間配有鏈條拖動道軌和小滾筒.機頭機尾配可調節的主動滾筒,防止網帶跑邊.網帶中間每隔80 mm穿有8厘不銹鋼圓鋼作為網帶加強筋. 網距為8mm*10mm*1.5 mm,底部和上部配有拖動道軌。
